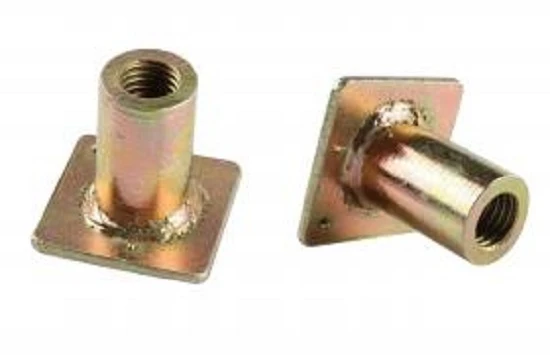

Jangkar Tepi Beton Pracetak adalah komponen perangkat keras baja tertanam yang didesain khusus untuk pengangkatan, kemiringan, dan penanganan tepi-yang aman dari-elemen pracetak dinding tipis seperti panel dinding, fasad arsitektur, dan pelat pembatas. Dilemparkan langsung ke tepi sempit atau profil samping elemen beton, jangkar ini membentuk sambungan mekanis yang aman untuk perangkat keras tali-temali selama proses demoulding di halaman, pengangkutan, dan pemasangan di lokasi. Geometrinya menggeser beban angkat ke dalam dari sudut beton yang rapuh, mencegah tepi terkelupas dan kegagalan struktural lokal akibat tegangan geser dan tarik.

Karakteristik Produk Utama

Kesesuaian Tepi Profil-Rendah:Berukuran tepat untuk penampang-yang sempit (setipis 100 mm hingga 150 mm), memungkinkan penanaman internal penuh tanpa melanggar persyaratan lapisan beton.

Geser-Transfer Beban yang Dioptimalkan:Jejak yang direkayasa menyebarkan gaya angkat lokal yang tinggi ke massa beton di sekitarnya, mencegah penarikan dini-keluar selama rotasi panel 90 derajat.

Kompatibilitas Sebelumnya Reses:Didesain untuk dipasangkan dengan bahan pembentuk ceruk dari karet atau baja yang serasi, menciptakan kantong yang bersih untuk pemasangan kopling yang cepat dan penyelesaian akhir permukaan yang rata setelah-pemasangan.

Opsi Ketahanan Korosi:Tersedia dalam baja tahan karat hot-dip galvanized (HDG) atau austenitic (304/316) untuk mencegah karat pada permukaan arsitektural dan permukaan beton pracetak terbuka.

Spesifikasi Utama

Spesifikasi Barang	Parameter / Opsi Teknis
Kelas Beban (Beban Kerja Aman)	1.3 Tons to 10.0 Tons (Safety Factor >= 4:1)
Jenis Benang	Benang kasar metrik (M12 hingga M36) atau Benang-bulat (Rd12 hingga Rd52) cocok dengan kopling pengangkat standar
Panjang Jangkar	120 mm hingga 450 mm (varian tergantung pada ketebalan panel dan kuat tekan beton)
Lebar Jejak	Profil pelat dasar datar atau melebar yang dioptimalkan untuk memaksimalkan area bantalan beton

Nilai & Standar

Baja Bahan Baku:Tabung baja struktural karbon mulus dan batang baja paduan tempa sesuai dengan ISO 630 (E235/E355) dan EN 10025-2 (S355JR / S355J2).

Pilihan Baja Tahan Karat:Grade 1.4301 (AISI 304) dan Grade 1.4401 (AISI 316) untuk paparan pantai yang korosif.

Kepatuhan Manufaktur:Diproduksi di bawah sistem manajemen mutu ISO 9001; proses pengelasan (jika berlaku) sesuai dengan EN ISO 3834-2 dan AWS D1.1.

Kepatuhan terhadap Peraturan:Peringkat beban dan margin keselamatan dihitung sesuai dengan Pedoman Mesin UE 2006/42/EC dan pedoman VDI/BV-BS 6205 untuk aksesori pengangkat pracetak.

Pertimbangan Beban & Desain

Kekuatan Beton pada Demoulding:Kuat tekan kubus karakteristik minimum harus mencapai minimal 15 MPa hingga 25 MPa sebelum diangkat, bergantung pada ukuran jangkar dan faktor beban dinamis.

Jarak & Jarak Tepi:Jarak tepi minimum dan jarak jangkar-ke-jangkar harus dijaga dengan ketat sesuai perangkat lunak penghitungan struktur untuk mencegah kerucut pecah beton tumpang tindih.

Faktor Dinamis & Sudut Kemiringan: Calculations must account for a dynamic amplification factor (>= 1.3) dan komponen beban lateral yang diinduksi selama kemiringan panel dari meja pengecoran horizontal ke posisi penyimpanan vertikal.

Interlock Penguatan:Jepit rambut sekunder atau tulangan tambahan harus melewati lingkaran ekor jangkar atau mata untuk mengikat jangkar dengan kuat ke dalam sangkar penguat struktural utama pada panel dinding.

Aplikasi

Panel Dinding Pracetak & Panel Sandwich Terisolasi:Tepi-mengangkat dan memutar fasad arsitektur eksterior.

Pelat Batas & Perimeter Padat:Menangani elemen vertikal datar di pekarangan industri dan sipil.

Konstruksi Miring-Ke Atas:Situs pengangkatan-panel dinding cor langsung dari alas pengecoran.

Gudang Utilitas Pracetak & Gorong-gorong Kotak:Melakukan pembongkaran-komponen infrastruktur sipil persegi panjang berdinding tipis.

Kualitas & Inspeksi

Inspeksi Dimensi:Verifikasi kaliper vernier dan pengukur ulir 100% memeriksa diameter pitch, panjang jangkar, dan toleransi kelurusan (+/- 0.5 mm).

Ketertelusuran Bahan:Stempel nomor panas pada badan jangkar yang terhubung langsung ke EN 10204 3.1 Sertifikat Uji Pabrik (MTC).

Pengujian Non-Destruktif (NDT):Pengujian Partikel Magnetik (MT) atau Pengujian Ultrasonik (UT) dengan sampel batch yang dilakukan pada komponen palsu dan las bantalan beban untuk mendeteksi anomali bawah permukaan.

Pengujian Beban Bukti:Verifikasi tarik keluar destruktif dan kekuatan putus tarik secara acak dilakukan pada lot sampel internal menggunakan meja uji hidraulik yang dikalibrasi.

Opsi Kustomisasi

Panjang Ekor Non-Standar:Shank jangkar yang diperpanjang atau diperpendek disesuaikan dengan tata letak perkuatan yang padat pada elemen pracetak khusus.

Pelapis Khusus:Thick-film hot-dip galvanizing (>= 85 um) atau pelapis resin epoksi untuk penyimpanan luar ruangan dalam waktu lama atau lingkungan kimia yang agresif.

Profil & Diameter Benang Khusus:Thread UNC-berbasis inci atau-variasi metrik tugas berat yang dibuat berdasarkan gambar teknik.

Konfigurasi Kemasan:Ekspor-peti baja tugas berat-tugas dan kantong-inhibitor korosi (VCI) untuk perlindungan-pengangkutan laut.

Apa yang Harus Disediakan Pembeli

Untuk memastikan kutipan yang tepat dan verifikasi teknik, pembeli harus menyediakan:

Spesifikasi Panel:Total ketebalan panel, tinggi, panjang, dan perkiraan berat (ton).

Parameter Beton:Kekuatan tekan minimum pada saat demoulding dan penanganan.

Alur Kerja Operasional:Detail konfigurasi pengangkatan (jumlah titik pengambilan, sudut sling, penggunaan balok penyebar).

Paparan Lingkungan:Penyimpanan di dalam ruangan, paparan cuaca luar, atau kondisi layanan kelautan/korosif yang memerlukan pelapis khusus.

Kuantitas & Ketentuan Pengiriman:Proyeksi volume tahunan, pelabuhan tujuan (CIF/FOB), dan target jadwal pengiriman.

Pertanyaan Umum

T: Berapa ketebalan beton minimum yang diperlukan untuk memasang jangkar tepi dengan aman?

J: Umumnya, angkur tepi standar memerlukan ketebalan panel minimum 100 mm hingga 150 mm untuk memastikan tutupan beton lateral yang memadai dan mencegah kerucut pecah saat berpotongan dengan permukaan panel. Panel yang lebih tipis memerlukan-solusi teknik khusus yang sederhana.

T: Apakah jangkar tepi dapat digunakan untuk pengangkatan horizontal dan rotasi panel 90 derajat (miring)?

J: Ya, asalkan perhitungan struktur memperhitungkan beban geser lateral transien dan gaya amplifikasi dinamis yang ditimbulkan selama fase kemiringan dari meja pengecoran horizontal ke rak vertikal.

Q: Faktor keamanan apa yang diterapkan pada Beban Kerja Aman (SWL)?

A: Our standard precast edge anchors maintain a minimum safety factor of 4:1 against steel tensile failure, and typically >= 3:1 terhadap kegagalan penarikan beton, sesuai dengan pedoman pracetak internasional.

T: Apakah jangkar ini memerlukan penguatan tambahan pada panel?

J: Ya. Jangkar tepi memindahkan beban terkonsentrasi ke panel; tulangan sekunder (seperti batang jepit rambut yang melewati ekor jangkar atau pengikat tepi) harus dipasang sesuai instruksi teknik untuk menambatkan perangkat keras ke dalam sangkar penguat utama.

T: Dokumentasi apa yang disertakan dengan pengiriman untuk kepatuhan kualitas?

J: Setiap pengiriman mencakup EN 10204 3.1 Sertifikat Uji Material (MTC), lembar data teknis, dan deklarasi kepatuhan batch sesuai dengan nomor panas yang dicap.

T: Bagaimana Anda melindungi benang jangkar selama penuangan dan transit beton?

J: Pembentuk ceruk dari karet atau plastik menyegel permukaan jangkar selama pengecoran untuk mencegah bubur keluar dari soket, dan tutup atau sumbat pelindung plastik berulir dipasang untuk melindungi benang selama transit ekspor.
